Nauwkeurig positioneren op hoge snelheid

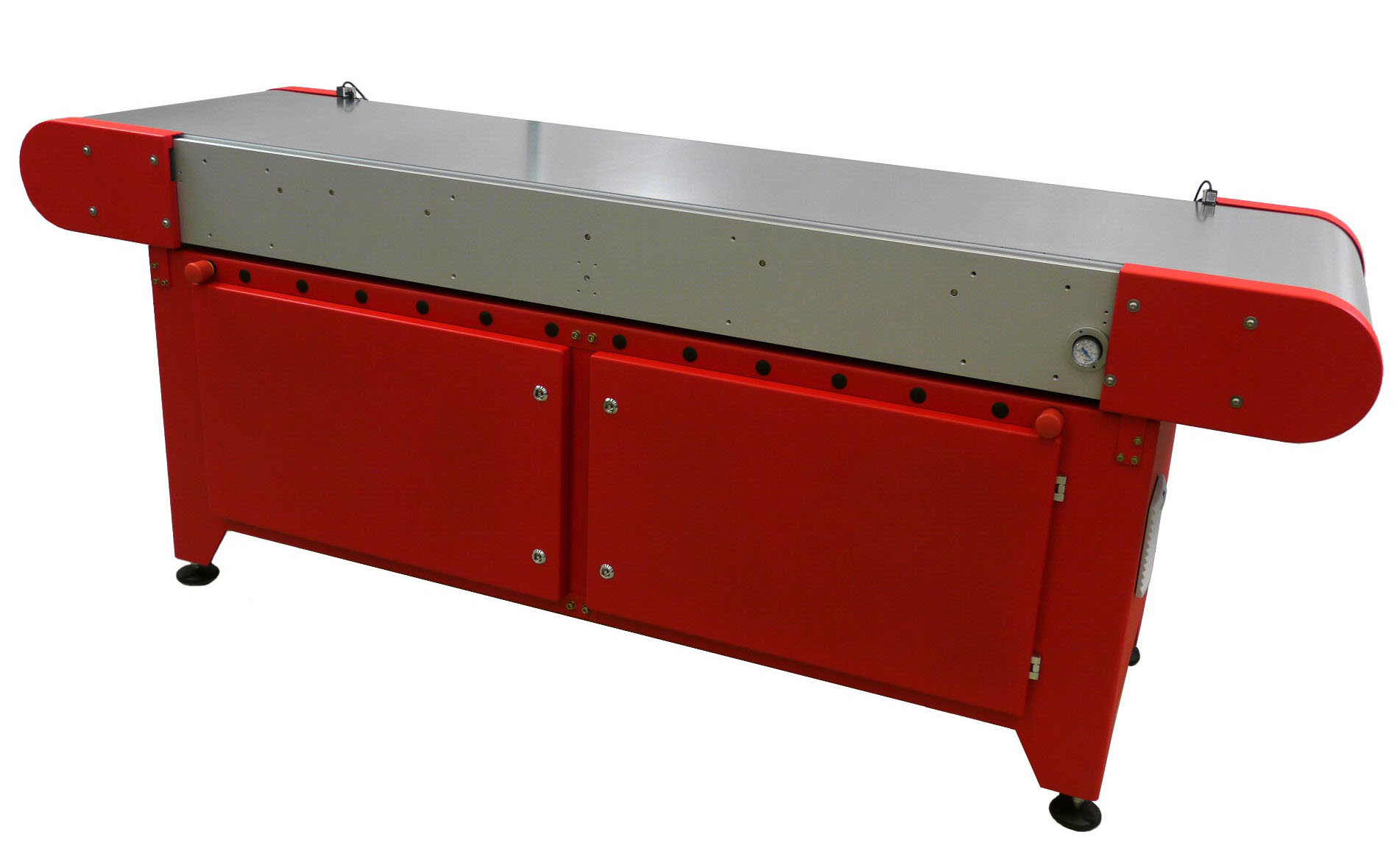

Vexar is een intelligent substraat transportsysteem (Generic Substrate Carier, GSC) dat als module in printsystemen ingebouwd wordt. Door de intelligentie van het systeem kan de stalen transportband een grote diversiteit aan media op hoge snelheid en met een hoge nauwkeurigheid transporteren onder procesmodules als laser- en inkjetsystemen. Door middel van vacuüm wordt het substraat vastgezet tijdens transport, waardoor de afdrukkwaliteit vrijwel onafhankelijk van de mechanische eigenschappen van het substraat wordt.

De combinatie van deze transportband met een uniek gepatenteerd stuurmechanisme en geavanceerde bewegingscontrole resulteert in positioneringsnauwkeurigheden van 5 micron in de X (lateraal) en Y (transport) richting. In vergelijking met de traditionele papiertransportsystemen (rolbedden en vaten) resulteert deze methode in betere nauwkeurigheid en kan ze dus voldoen aan de hoogste kwaliteitsnormen die beschikbaar zijn in de industriële drukindustrie van 1200 dpi en nog meer.

Vexar transporteert een grote verscheidenheid aan media (papier, golfplaten, glas, metaal, karton, enz.) onder de procesmodules zoals inkjetprintkoppen en lasersystemen.

Vexar voordelen

  • Zeer nauwkeurig transport van substraat
  • Hoge transportsnelheid
  • Modulair inzetbaar
  • Schaalbaarheid van lengte van het nauwkeurige gebied
  • Geen krachten in het substraat tijdens het transport
  • Eventueel kan bandpositie gemeten worden op elke 'bewerkings' plek
  • Nauwkeurigheid is onafhankelijk van de 'mechanische' eigenschappen van het substraat
  • Inzetbaar voor allerlei soorten substraat (Papier, Folie, Glas, Panelen)


Specs

Value

X accuracy (lateral) ± 5 µm
Y accuracy (transport) ± 5 µm
Z accuracy ± 50 µm
Speed 0.01 - 2.2 m/s
Width 0.4 - 2,4 m
Length 1-10 m



Download brochure

Nauwkeurig transport voor industrieel inkjetprinten

Sioux ontwikkelt innovatieve oplossingen voor toonaangevende hightechbedrijven. De functionele modules die we ontwikkelen hebben een hoge complexiteit en een hoge mix van disciplines zoals software, elektronica en mechanica. In de industriële inkjetmarkt werden we uitgedaagd om een ​​papiertransportsysteem te creëren om de zeer hoge vraag naar positioneringsnauwkeurigheden aan te kunnen, zodat een juiste positionering van inkjetdruppels op het papier mogelijk is. Dit resulteerde in de ontwikkeling van de Vexar.
